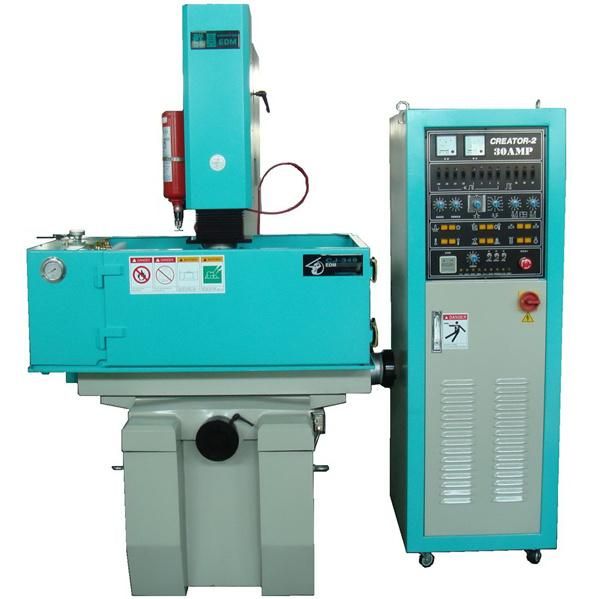

Creator Cj340 High Precision EDM Machine

Creator Industry (Suzhou) Co., Ltd.
  • Table Travel(X Axis) Mm 400:400mm
  • Table Travel(Y Axis) Mm 300:300mm
  • Quill Travel(Z1 Axis):220mm
  • Work Head Travel(Z2 Axis):210mm
  • Work Table Dimensions(Lxw):700*360mm
  • Work Tank Inner Dimensions(Wxdxh):926*576*394mm

Base Info

  • Model NO.:cj340 cr5 50A
  • Max. Capacity of Dielectric Fluid:380litre
  • Max. Electrode Weight:75kg
  • Max. Workpiece Weight:900kg
  • Machine Unit Weight Kg 1100:1100kg
  • Transport Package:Wooden Case
  • Specification:CE,SGS,ISO9001
  • Trademark:LEAD
  • Origin:Suzhou China
  • Production Capacity:40 Sets,Month

Description

3     V220.346220.346220.346220.346220.346220.346220.346220.346220.346380.415380.415380.415380.415380.415380.415380.415380.415380.415Input powerKVA35810710152030Working voltage(No load)V100100100100100100100150250High voltageV210150 or 270150 or 270150 or 270140 or 250140 or 250140 or 250140 or 250140 or 250Min. ON timeµ S211111111Min. OFF timeµ S211111111Max. Cutting speedmm3/min2204807201050480720105015002500Best surface finishµ mRa.0.20.20.20.20.20.20.20.20.2Min. Electrode wear rate%0.30.30.30.30.30.30.30.30.3Weightkg170200230350210248360490700

Specification of Machine:
Model
CJ340
Table travel(X axis)mm400
Table travel(Y axis)mm300
Quill travel(Z1 axis)mm220
Work head travel(Z2 axis)mm210
Work table dimensions(LxW)mm700x360
Work tank inner dimensions(WxDxH)mm926x576x394
Max. capacity of dielectric fluidLiter380
Max. electrode weightkg75
Max. workpiece weightkg900
Machine unit dimensions(WxDxH)mm1200x1300x2150
Machine unit weightkg1100
